Hidropnevmatske stiskalnice
Hidropnevmatske stiskalnice EMG so strojna orodja, ki zagotavljajo visoko raven moči in natančnosti. Gre za resnično tehnološko orodje, ki je zmogljivo in varčno. Posebej primerne so za kovinjenje in upogibanje kovin, njihova moč pa lahko doseže 100 ton.
Moč*6 910 » 7 820 kg |
Skupni hod*50 » 400 mm |
Močnostni hod*6 » 40 mm |
Razdalja od sredine paha do zadnje stene stiskalnice185 mm |
Višina orodja400 mm |
Teža500 kg |
Moč*13 380 » 14 000 kg |
Skupni hod*50 » 300 mm |
Močnostni hod*6 » 40 mm |
Razdalja od sredine paha do zadnje stene stiskalnice220 mm |
Višina orodja430 mm |
Teža750 kg |
Moč*28 300 » 30 650 kg |
Skupni hod*50 » 400 mm |
Močnostni hod*6 » 40 mm |
Razdalja od sredine paha do zadnje stene stiskalnice250 mm |
Višina orodja500 mm |
Teža1 200 kg |
Moč*45 900 » 47 600 kg |
Skupni hod*70 » 400 mm |
Močnostni hod*6 » 40 mm |
Razdalja od sredine paha do zadnje stene stiskalnice270 mm |
Višina orodja580 mm |
Teža2 200 kg |
Moč*72 700 kg |
Skupni hod*100 » 300 mm |
Močnostni hod*10 » 16 mm |
Razdalja od sredine paha do zadnje stene stiskalnice270 mm |
Višina orodja670 mm |
Teža4 500 kg |
Aplikacije
GLAVNE MOŽNOSTI
Značilnosti hidropnevmatskih stiskalnic
Naš cilinder je cilinder na stisnjen zrak z zaprtim hidravličnim tokokrogom, kar pomeni, da lahko doseže zahtevane sile z delovnim hodom, ki se sproži, ko bat naleti na upor. Zagon je zelo preprost in podoben pnevmatskim cilindrom z dvojnim delovanjem. Ta tehnologija združuje prednosti pnevmatskih in hidravličnih sistemov brez pomanjkljivosti (brez hrupnih in umazanih hidravličnih enot, majhna poraba zraka itd.)
|
|
|
|
|
|
Economiques et silencieuses nos presses nécessitent pas ou peu de maintenance. Elles permettent, par rapport à une presse manuelle, de gagner en rapidité, en puissance et en qualité d’exécution.
Naša ponudba stiskalnic vključuje :
- 6 različnih standardnih okvirjev in 60 valjev za neomejeno število kombinacij.
- Moč od 7 do 100 ton.
- Skupni hod od 50 do 300 mm.
- delovni hod od 6 do 60 mm.
Naša zavezanost kakovosti
Kakovost je naša prednostna naloga. Za nas je rezultat brezhibnega procesa. Naš cilj je zasnovati popolno hidropnevmatsko stiskalnico, ki bo ustrezala vašim potrebam, pri tem pa spoštovati 5 bistvenih zavez:
- vrhunska izdelava
- dolgotrajna vzdržljivost
- hitri dobavni roki
- najboljše razmerje med ceno in kakovostjo
- popolno poslušanje in razumevanje vaših pričakovanj.
OPISI OPERACIJ

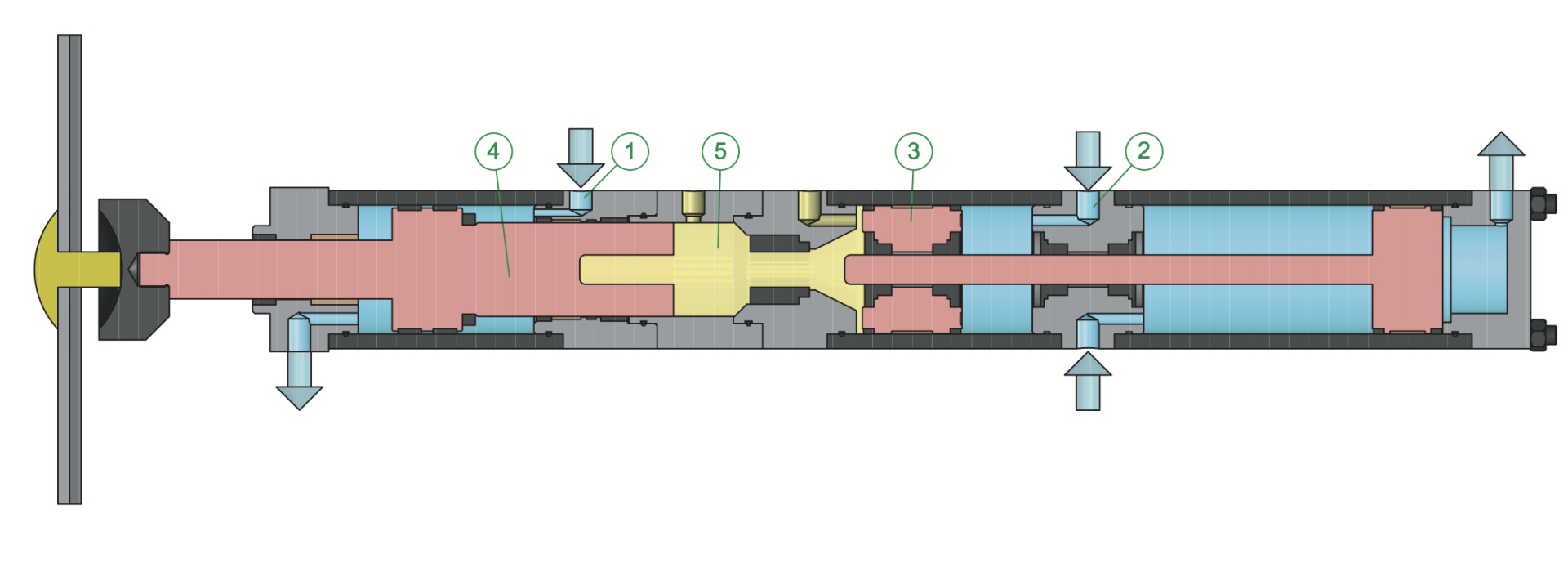

Course d'approche rapide sans puissance
Le vérin est alimenté en air comprimé sur les repères (1) et (2). La descente rapide mais sans puissance du piston d’alimentation (3) et du coulisseau (4) s’effectue jusqu’à l’atteinte d’une résistance. Dans cette étape, l’huile vient remplir la chambre hydraulique (5).

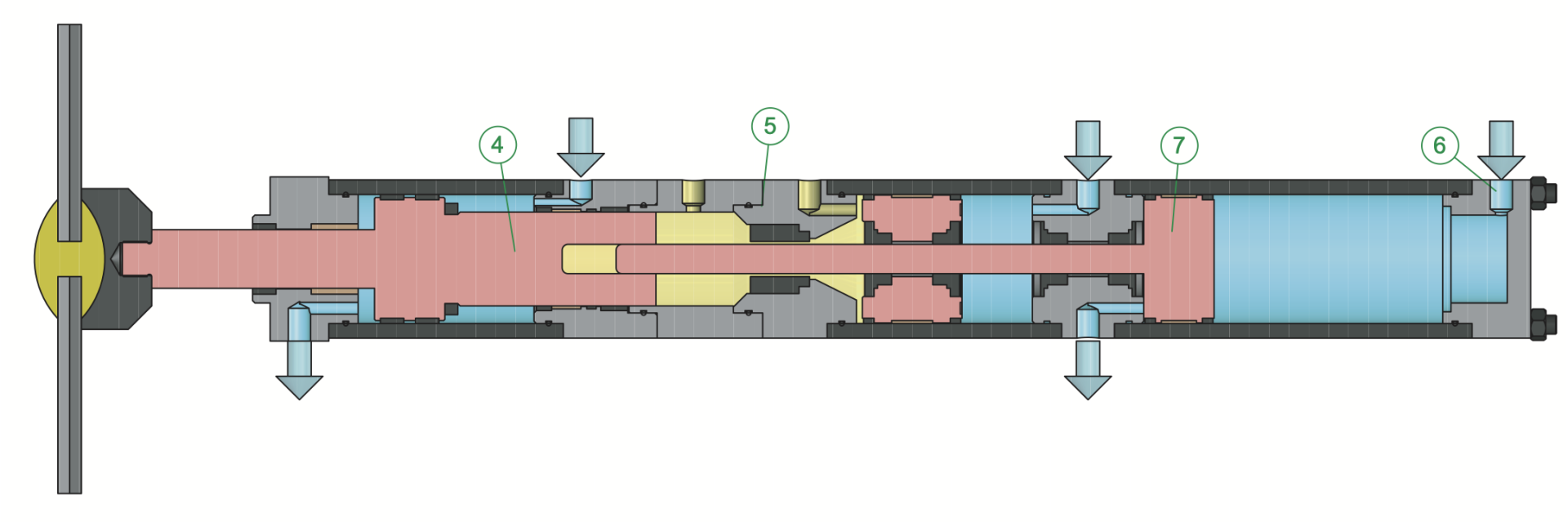

Course de travail lente avec puissance
Une valve de contrôle commute l’alimentation pneumatique vers le repère (6), le piston de travail (7) descend. Lors de cette phase, la tige plongeante du piston de travail (7) pénètre dans la chambre hydraulique (5), comprime l’huile ce qui augmente fortement la puissance du coulisseau (4).

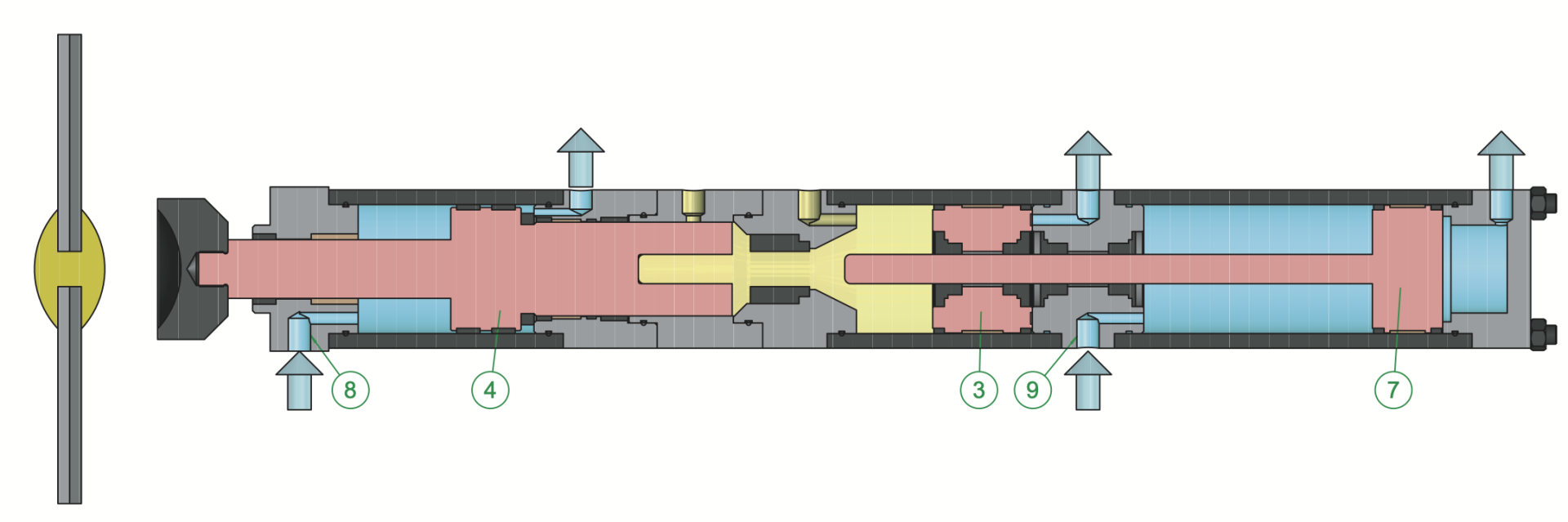

Course de travail lente avec puissance
Le vérin est alimenté en air comprimé sur les repères (8) et (9). Le coulisseau (4), le piston d’alimentation (3) et le piston de travail (7) remontent à grande vitesse et restent maintenus en position haute.
UPORABE
Hidro-pnevmatske stiskalnice zagotavljajo visoko moč in natančnost, zlasti na koncu hoda. Zato so idealne za kovičenje in upogibanje. Pravzaprav ti dve aplikaciji zahtevata ustrezen nadzor hitrosti spuščanja z večjim naporom na koncu hoda, tako za kovičenje kot za upogibanje pločevine.
